একটি প্রজাপতি ভালভ কি

শিল্প অ্যাপ্লিকেশনগুলিতে, ভালভ, তরল প্রবাহ নিয়ন্ত্রণের মূল ডিভাইস হিসাবে, একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। বিজ্ঞান ও প্রযুক্তির অগ্রগতির সাথে, ভালভগুলিতে উচ্চতর চাহিদা স্থাপন করা হচ্ছে, বিশেষত বিশেষায়িত অ্যাপ্লিকেশনগুলির জন্য ব্যবহৃত ভালভের জন্য, যা আরও গুরুত্বপূর্ণ ভূমিকা পালন করে। বাটারফ্লাই ভালভগুলি, ভালভ পরিবারের মূল উপাদান হিসাবে, তাদের অনন্য সুবিধার কারণে একাধিক শিল্প জুড়ে ব্যাপক ব্যবহার অর্জন করেছে। বায়ুসংক্রান্ত প্রজাপতি ভালভ সর্বাধিক ব্যবহৃত প্রকার। এই ডিভাইসগুলি, তাদের সাধারণ কাঠামো, কমপ্যাক্ট আকার, হালকা ওজন, দ্রুত খোলার এবং বন্ধকরণ এবং নমনীয় অপারেশন দ্বারা চিহ্নিত, কার্যকরভাবে নিয়ন্ত্রণ এবং তরল প্রবাহ বন্ধ করে দেয়। কম্পিউটার এবং নেটওয়ার্ক প্রযুক্তির সাম্প্রতিক বিকাশ এবং পরিপক্কতা অনেক ক্ষেত্রে প্রজাপতি ভালভগুলিতে ব্রেকথ্রুগুলি সক্ষম করেছে।প্রজাপতি ভালভজল সরবরাহ এবং নিকাশী, পেট্রোকেমিক্যালস, বিদ্যুৎ উত্পাদন এবং ধাতববিদ্যার পাশাপাশি এয়ার কন্ডিশনার এবং আগুন সুরক্ষার মতো বেসামরিক অ্যাপ্লিকেশনগুলিতে শিল্পগুলিতে গুরুত্বপূর্ণ ভূমিকা পালন করুন। আমার দেশের অর্থনীতির অবিচ্ছিন্ন উন্নতির সাথে সাথে শিল্প বিকাশ একটি নতুন পর্যায়ে প্রবেশ করেছে। অতএব, প্রজাপতি ভালভের কার্যনির্বাহী প্রক্রিয়া সম্পর্কে গভীরতা গবেষণা এই ডিভাইসগুলির আরও বিস্তৃত বোঝাপড়া এবং প্রয়োগের পাশাপাশি শিল্প উত্পাদন দক্ষতা এবং সুরক্ষার উন্নতির জন্য গুরুত্বপূর্ণ।

(I) ডিস্ক কাঠামো
একটি প্রজাপতি ভালভের ডিস্ক সাধারণত একটি পাতলা, বৃত্তাকার প্লেট হিসাবে ডিজাইন করা হয়। এই নকশাটি তরলটির মধ্য দিয়ে চলার সময় তুলনামূলকভাবে কম প্রতিরোধের নিশ্চিত করে। পিন এবং কী সংযোগগুলি সহ ভালভ স্টেমের সাথে ডিস্কটি সংযুক্ত করার অনেকগুলি উপায় রয়েছে। ডিস্কটি পড়ে যাওয়া বা ক্ষতিগ্রস্থ হতে বাধা দেওয়ার জন্য, একটি রক্ষণাবেক্ষণ বাদাম এর অবস্থান বজায় রাখতে বল্টগুলি শক্ত করার জন্য ব্যবহৃত হয় এবং একটি সীলমোহর অর্জনের জন্য একটি নির্দিষ্ট কোণে ডিস্ক বজায় রাখতে একটি বসন্ত ব্যবহার করা হয়। এই সংযোগ কৌশলগুলি ব্যবহার করে, ডিস্কটি নিরাপদে ভালভ স্টেমের সাথে স্থির করা হয় এবং কাঙ্ক্ষিত খোলার এবং সমাপনী প্রভাব অর্জন করে স্টেমের সাথে সিঙ্ক্রোনালি ঘোরায়। যেহেতু পিন এবং কী কঠোর উপকরণ দিয়ে তৈরি, সেগুলি সহজেই ld ালাই বা riveted করা যায়। উদাহরণস্বরূপ, কিছু ছোট প্রজাপতি ভালভ ডিজাইনে, পিন সংযোগের ব্যবহার কেবল একটি স্থিতিশীল সংযোগই নিশ্চিত করে না তবে ইনস্টলেশন এবং বিচ্ছিন্নতাও সহজ করে তোলে।
(Ii) অ্যাকুয়েশন পদ্ধতি

• ম্যানুয়াল অ্যাক্টিউশন

ম্যানুয়াল অ্যাক্টিউশনকে প্রজাপতি ভালভের জন্য অন্যতম সাধারণ অ্যাক্টুয়েশন পদ্ধতি হিসাবে বিবেচনা করা হয়। যাইহোক, এই কাঠামোগত নকশাটি হস্তক্ষেপের ঝুঁকিপূর্ণ, যা অস্থিরতা বা ব্যর্থতার মতো সমস্যাগুলির দিকে পরিচালিত করে। এর মধ্যে হ্যান্ডেল অ্যাকুয়েশন পদ্ধতিটি সহজ এবং স্বজ্ঞাত। অপারেটর ভালভ স্টেমটি ঘোরানোর জন্য হ্যান্ডেলটি ঘোরায়, যার ফলে ভালভ ডিস্কটি ঘোরানো হয়। হ্যান্ডেল দৈর্ঘ্য এবং আকৃতি ডিজাইন করার সময় প্রায়শই আর্গোনমিক নীতিগুলি বিবেচনায় নেওয়া হয়, অপারেটরের পক্ষে টর্ক প্রয়োগ করা সহজ করে তোলে। এই সংক্রমণ পদ্ধতিটি traditional তিহ্যবাহী যান্ত্রিক সংযোগগুলির সাথে সম্পর্কিত শব্দটিও এড়িয়ে যায়। ওয়ার্ম গিয়ার ড্রাইভ উচ্চতর টর্কের জন্য প্রয়োজনীয় অ্যাপ্লিকেশনগুলির জন্য বিশেষভাবে উপযুক্ত। এটি একটি তুলনামূলকভাবে ছোট ইনপুট টর্ককে প্রশস্ত করতে কীট গিয়ারের সংক্রমণ অনুপাতকে উপার্জন করে, কার্যকরভাবে ভালভ স্টেম এবং ডিস্ককে কার্যকর করে। উদাহরণস্বরূপ, কিছু বড় প্রজাপতি ভালভ ডিজাইনে, ডিস্কের ভারী ওজনের কারণে, একটি কৃমি গিয়ারের ব্যবহার কার্যকরভাবে অপারেটরের চাপকে হ্রাস করতে পারে।

• বৈদ্যুতিন ড্রাইভ

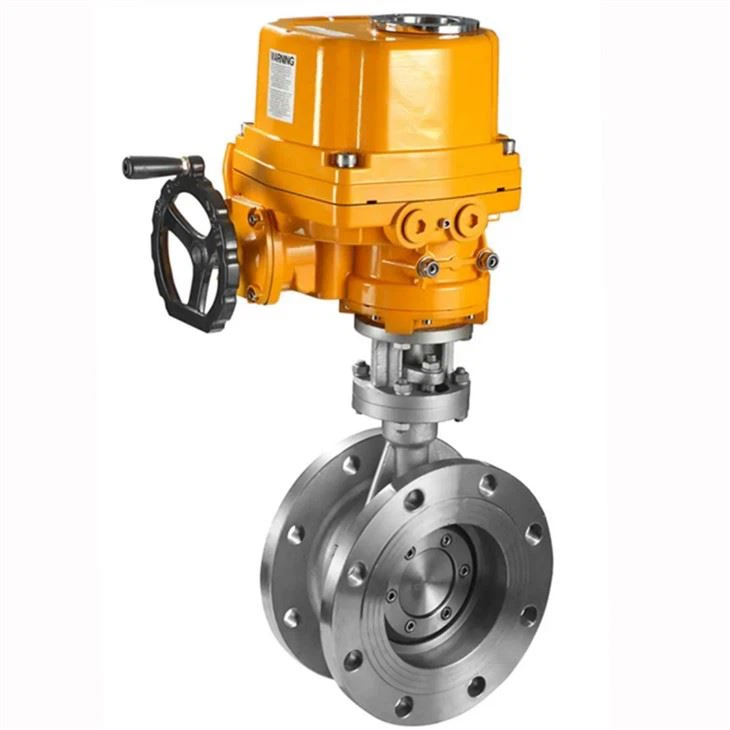

বৈদ্যুতিক ড্রাইভগুলি বৈদ্যুতিক শক্তিকে যান্ত্রিক শক্তিতে রূপান্তর করতে একটি বৈদ্যুতিক অ্যাকুয়েটর ব্যবহার করে, যা ফলস্বরূপ ভালভ স্টেম এবং ডিস্ককে সক্রিয় করে। বৈদ্যুতিক অ্যাকিউটেটর হাইড্রোলিক সিস্টেমে এক ধরণের অ্যাকিউউটর এবং হাইড্রোলিক নিয়ন্ত্রণ ব্যবস্থায় গুরুত্বপূর্ণ ভূমিকা পালন করে, যা সামগ্রিক সিস্টেমের কর্মক্ষমতা এবং নির্ভরযোগ্যতা সরাসরি প্রভাবিত করে। বৈদ্যুতিক অ্যাকিউটেটরগুলিতে সাধারণত বৈদ্যুতিন মোটর, একটি স্পিড রিডুসার এবং একটি অবস্থান সেন্সর সহ একাধিক উপাদান থাকে। বৈদ্যুতিক অ্যাকুয়েটর মোটরটিতে লাগানো একটি কাপলিংয়ের মাধ্যমে ভালভের সাথে সংযুক্ত থাকে। বিদ্যুতের উত্স হিসাবে বৈদ্যুতিক মোটরটি আরও কমে যাওয়ার পরে ভালভ স্টেমটি ঘোরায় এবং টর্ক - একটি গতি হ্রাসকারী দ্বারা বৃদ্ধি পেয়েছে। যখন ভালভ খোলার সামঞ্জস্য করা দরকার, তখন একটি অবস্থান সেন্সর ভালভ ডিস্কের আপেক্ষিক স্থানচ্যুতি সনাক্ত করে। এই অবস্থান সেন্সরটি ভালভ ডিস্কের অবস্থানের উপর বাস্তব - সময় তথ্য সরবরাহ করে, এর খোলার এবং সমাপ্ত কোণগুলির সুনির্দিষ্ট নিয়ন্ত্রণ সক্ষম করে। ইলেকট্রনিক্স, কম্পিউটার, যোগাযোগ এবং সার্ভো কন্ট্রোল প্রযুক্তির অগ্রগতির সাথে, traditional তিহ্যবাহী ভালভ নিয়ন্ত্রণ ব্যবস্থা আর আধুনিক শিল্প উত্পাদনের প্রয়োজনীয়তাগুলি পূরণ করতে সক্ষম নয়। বৈদ্যুতিক অ্যাকিউটেটররা ধীরে ধীরে যান্ত্রিক অ্যাকিউটিউটরগুলি প্রতিস্থাপন করছে এবং মূলধারার ভালভ প্রযুক্তি হয়ে উঠছে। কিছু উচ্চতর স্বয়ংক্রিয় শিল্প ব্যবস্থায়, বৈদ্যুতিকভাবে চালিত প্রজাপতি ভালভগুলি উন্নত উত্পাদন দক্ষতার জন্য অন্যান্য সরঞ্জামের সাথে সংযুক্ত করা যেতে পারে।

• বায়ুসংক্রান্ত অভিনয়

বায়ুসংক্রান্ত অ্যাক্টুয়েশনের অপারেটিং নীতিটি হ'ল সংকুচিত বায়ু একটি পিস্টন চালায়, যার ফলে ভালভ স্টেম এবং ডিস্কটি খোলার এবং বন্ধ করতে চালিত করে। বায়ুপ্রবাহ এবং প্রবাহের কয়েকটি শর্তে বিভিন্ন আন্দোলন অর্জনের জন্য ভালভগুলি নিয়ন্ত্রণ করে বায়ুসংক্রান্ত অ্যাকিউটিউটরগুলি পরিচালনা করে। বায়ুসংক্রান্ত অ্যাকুয়েটরের প্রধান উপাদানগুলির মধ্যে একটি সিলিন্ডার, পিস্টন এবং বসন্ত অন্তর্ভুক্ত। এগুলি ভালভ এবং অন্যান্য যান্ত্রিক সরঞ্জাম খোলার এবং বন্ধকরণ নিয়ন্ত্রণ করতে ব্যবহার করা যেতে পারে। যখন সংকুচিত বায়ু সিলিন্ডারে প্রবেশ করে, তখন এটি পিস্টনকে চালিত করে, বসন্তের প্রতিরোধকে অতিক্রম করে এবং ভালভ স্টেম এবং ডিস্কটি ঘোরানোর কারণ করে। খোলার এবং সমাপ্তি প্রক্রিয়া চলাকালীন, পিস্টনের পারস্পরিক ক্রিয়াকলাপ একটি চাপ ডিফারেনশিয়াল তৈরি করে, যার ফলে ডিস্কটি খোলার বা বন্ধ হয়ে যায়। যখন সংকুচিত বায়ু সিলিন্ডার থেকে ক্লান্ত হয়ে যায়, তখন বসন্তের স্থিতিস্থাপকতা পিস্টনকে তার মূল অবস্থানে ফিরে আসে, ডিস্কটি বন্ধ করে দেয়। অতএব, বায়ুসংক্রান্ত অ্যাকিউটিউটরগুলি একটি সাধারণ ধরণের অ্যাকুয়েটর। বায়ুসংক্রান্ত অ্যাকুয়েশন প্রযুক্তি তার দ্রুত প্রতিক্রিয়া, তত্পরতা এবং উচ্চ সুরক্ষার জন্য বিশেষত কঠোর আগুন এবং বিস্ফোরণ সুরক্ষা মান সহ অ্যাপ্লিকেশনগুলিতে অনুকূল।

(Iii) অপারেশন প্রক্রিয়া
প্রজাপতি ভালভ ডিস্কটি সাধারণত 0 ডিগ্রি এবং 90 ডিগ্রির মধ্যে পুরোপুরি বন্ধ থেকে পুরোপুরি খোলা (বা তদ্বিপরীত) এর মধ্যে ঘোরে। বদ্ধ অবস্থানে, ডিস্কটি সিটের বিরুদ্ধে শক্তভাবে ফিট করে, তরল প্রবাহকে বাধা দেয়। যখন তরল পাইপলাইনে প্রবেশ করে, ভালভের কাঠামোগত বৈশিষ্ট্য এবং মাঝারিটির অন্তর্নিহিত মাধ্যাকর্ষণ কারণে, কিছু তরল বা গ্যাস ডিস্কে আটকা পড়তে পারে, যার ফলে প্রবাহ এবং চাপ হ্রাস পায়। ডিস্কটি ঘোরানো শুরু হওয়ার সাথে সাথে, এটি এবং ভালভের আসনের মধ্যে ব্যবধানটি ধীরে ধীরে ঘূর্ণন কোণ বাড়ার সাথে সাথে আরও প্রশস্ত হয়, একই সাথে তরল উত্তরণের ক্ষেত্রটি প্রসারিত করে। যখন ভালভের দেহটি খোলা থাকে, চাপের ডিফারেনশিয়াল তরলকে ভালভ স্টেম বরাবর বাইরের দিকে ফাঁস করে এবং শেষ পর্যন্ত সিলিং পৃষ্ঠে পৌঁছায়, তরলকে ভালভ গহ্বরের মধ্যে মসৃণভাবে প্রবাহিত করতে দেয়। যখন ডিস্কটি একটি নির্দিষ্ট কোণে ঘোরে (উদাহরণস্বরূপ, 45 ডিগ্রি), তরল উত্তরণের ক্ষেত্রটি একটি নির্দিষ্ট স্তরে প্রসারিত হয়, তরলকে আরও সুচারুভাবে প্রবাহিত করতে দেয়। ভালভটি খোলার পরে, ভালভের দেহে একটি নেতিবাচক চাপ অঞ্চল তৈরি না হওয়া পর্যন্ত চাপ এবং বসন্ত শক্তির কারণে ডিস্কটি ঘোরানো অব্যাহত থাকে, তরলটি তরল উত্তরণে প্রবেশ করতে এবং সেই দিকে প্রবাহিত করতে দেয়। যখন ডিস্কটি 90 ডিগ্রি ঘূর্ণন কোণে পৌঁছায়, এটি তরল প্রবাহের দিকের সমান্তরাল হয়ে যায়। এই অবস্থায়, তরল উত্তরণ অঞ্চলটি তার সর্বোচ্চে পৌঁছায়, তরল প্রতিরোধের হ্রাস করে এবং সর্বাধিক প্রবাহের হারে প্রজাপতি ভালভের মধ্য দিয়ে তরল প্রবাহিত করতে দেয়। ভালভটি খোলা বা বন্ধ হয়ে গেলে, ডিস্কটি তার নিজস্ব ওজনের নীচে ঘোরানো অব্যাহত রাখে, ঘর্ষণ তৈরি করে যা ভালভের দেহ এবং সিলিং পৃষ্ঠের মধ্যে একটি বার্ষিক ব্যবধান তৈরি করে, এই সিলযুক্ত গহ্বরে একটি নেতিবাচক চাপ তৈরি করে। সমাপ্তি প্রক্রিয়াটি খোলার প্রক্রিয়াটির বিপরীত। ভালভ ডিস্কটি ধীরে ধীরে 90 ডিগ্রি থেকে 0 ডিগ্রিতে ফিরে আসে এবং তরল চ্যানেলের ক্ষেত্রফল ধীরে ধীরে সর্বাধিক মান থেকে শূন্যে হ্রাস পায়, অবশেষে সম্পূর্ণরূপে তরলটির প্রবাহকে কেটে ফেলে।

(I) বন্ধ রাষ্ট্র
যখন কোনও প্রজাপতি ভালভ বন্ধ অবস্থায় থাকে, তখন এর ডিস্ক এবং আসনটি সম্পূর্ণ যোগাযোগে থাকে, একটি বদ্ধ ইন্টারফেস গঠন করে। এটি সম্পূর্ণরূপে তরল উত্তরণকে অবরুদ্ধ করে, এর অঞ্চলটিকে শূন্যে হ্রাস করে। যখন খোলা অবস্থায়, সিলিং পৃষ্ঠগুলির মধ্যে একটি সামান্য ব্যবধান বিদ্যমান থাকে, তরল সরাসরি পাইপে প্রবাহিত হতে বাধা দেয়। এই সিলিং শর্তটি কার্যকরভাবে তরল ফুটো প্রতিরোধ করে এবং স্থিতিশীল সিস্টেম অপারেশন নিশ্চিত করে। তদুপরি, বদ্ধ অবস্থায় এর দুর্দান্ত সিলিং এবং স্থিতিশীলতার কারণে এটি ব্যবহারিক অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। উদাহরণস্বরূপ, জল সরবরাহ এবং নিকাশী সিস্টেমে, একটি বদ্ধ প্রজাপতি ভালভ ব্যাকফ্লো প্রতিরোধে সহায়তা করে, যার ফলে সম্পর্কিত সরঞ্জামগুলির সম্ভাব্য ক্ষতি হ্রাস করে।
(Ii) প্রাথমিক খোলার
যখন ডিস্কটি ঘোরানো শুরু হয়, তখন একটি ক্র্যাক ধীরে ধীরে ডিস্ক এবং আসনের মধ্যে বিকাশ লাভ করে, যার ফলে তরল উত্তরণ অঞ্চলটি ধীরে ধীরে প্রসারিত হয়। খোলার প্রক্রিয়াটি একটি নির্দিষ্ট পয়েন্টে পৌঁছে গেলে, তরলটি উত্তীর্ণের বাইরে প্রবাহিত হয়, একটি বদ্ধ স্থান গঠন করে। এই পর্যায়ে, তরল প্রবাহ উল্লেখযোগ্যভাবে সীমাবদ্ধ, যার ফলে প্রবাহের হার হ্রাস এবং প্রবাহের হার হ্রাস পায়। যখন একটি নির্দিষ্ট ঘূর্ণন গতি পৌঁছে যায়, তরল উত্তরণের অঞ্চলটি দ্রুত বৃদ্ধি পায়। ডিস্কের ঘূর্ণন কোণটি ধীরে ধীরে বাড়ার সাথে সাথে এর ব্যবধানটিও আরও প্রশস্ত হয়, যা তরল উত্তরণ অঞ্চলে একই সাথে বৃদ্ধি পায়। একটি নির্দিষ্ট গতিতে পৌঁছানোর পরে, ঘর্ষণটি ডিস্কটি ঘোরানো বন্ধ করে দেয় এবং তরল উত্তরণ অঞ্চলটি দ্রুত খুব কম মানতে হ্রাস পায়। এই মুহুর্তে, ভালভ আরও ধীরে ধীরে বন্ধ হয়ে যায় বা এমনকি খুলতে ব্যর্থ হয়। উদাহরণস্বরূপ, 10 ডিগ্রির একটি ডিস্ক রোটেশন কোণে, তরল উত্তরণ অঞ্চলটি সম্পূর্ণ উন্মুক্ত অবস্থায় এর প্রায় 10% হতে পারে।
(Iii) মিড - খোলার
ডিস্কটি ঘোরানো অব্যাহত থাকায় তরল উত্তরণের অঞ্চলটি দ্রুত প্রসারিত হয়। একটি নির্দিষ্ট গতিতে পৌঁছানোর পরে, তরল বেগ ধীরে ধীরে হ্রাস পায় এবং স্থিতিশীল হয়। এই মুহুর্তে, তরল প্রবাহের ধরণটি প্রবাহের বেগ এবং প্রবাহের হারের উল্লেখযোগ্য বৃদ্ধি সহ একটি উল্লেখযোগ্য শিফট সহ্য করে। যখন বেগ স্থির থাকে, তরলটি অশান্ত প্রবাহের ধরণে প্রজাপতি ভালভের মধ্য দিয়ে যায়। তরল উত্তরণের অঞ্চলটি ধীরে ধীরে প্রসারিত হওয়ার সাথে সাথে প্রজাপতি ভালভের মধ্য দিয়ে যাওয়ার সাথে সাথে তরল দ্বারা প্রতিরোধের মুখোমুখি হওয়া হ্রাস পায়, যার ফলে শক্তি হ্রাস হ্রাস পায়। তদ্ব্যতীত, বর্ধিত ডিস্ক ঘূর্ণন গতি তরল উত্তরণে আরও বুদবুদ উত্পন্ন করে, যা প্রজাপতি ভালভের কর্মক্ষমতা উন্নত করে। উদাহরণস্বরূপ, যখন ডিস্কটি 45 ডিগ্রিতে ঘোরানো হয়, তরল চ্যানেল অঞ্চলটি ইতিমধ্যে তার সম্পূর্ণ উন্মুক্ত অবস্থার 50% ছাড়িয়ে যেতে পারে, যা প্রজাপতি ভালভের মাধ্যমে তরলকে আরও সুচারুভাবে প্রবাহিত করতে দেয়।
(Iv) সম্পূর্ণ উন্মুক্ত রাষ্ট্র
যখন ডিস্কের ঘূর্ণন দিকটি তরল প্রবাহের দিকের সাথে একত্রিত হয়, অর্থাত্ যখন ঘূর্ণন কোণটি 90 ডিগ্রি পৌঁছে যায়, তরল চ্যানেল অঞ্চলটি তার সর্বোচ্চ মানতে পৌঁছায়। যখন ভালভটি বন্ধ বা খোলা থাকে, যখন ডিস্কের ঘূর্ণন কোণটি বাড়ার সাথে সাথে তরল বেগ ধীরে ধীরে হ্রাস পায়, যখন চাপ এবং প্রবাহের হার উভয়ই বৃদ্ধি পায় এবং তারপরে হ্রাস পায়। এই মুহুর্তে, তরল প্রতিরোধের হ্রাস করা হয় এবং প্রবাহের হার সর্বাধিক হয়। ভালভের দেহটি বন্ধ অবস্থানে থাকলে তরল চাপ সর্বনিম্ন এবং প্রবাহের হার সর্বোচ্চ। যখন প্রজাপতি ভালভ পুরোপুরি খোলা থাকে, তখন এটি সিস্টেমের উচ্চ - প্রবাহ তরল সংক্রমণ প্রয়োজনীয়তা পূরণ করতে পারে। তদুপরি, এর সাধারণ কাঠামো এবং সহজ অপারেশনের কারণে, প্রজাপতি ভালভগুলি পেট্রোলিয়াম এবং রাসায়নিক শিল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। উদাহরণস্বরূপ, পেট্রোকেমিক্যাল শিল্পে, যখন বড় প্রজাপতি ভালভগুলি পুরোপুরি খোলা থাকে, তারা বিভিন্ন মিডিয়া যেমন অপরিশোধিত তেল এবং প্রাকৃতিক গ্যাসের দক্ষ সংক্রমণ নিশ্চিত করে।
(V) সমাপ্তি প্রক্রিয়া চলাকালীন বিপরীত পরিবর্তন
সমাপনী পর্যায়ে, তরল চ্যানেল অঞ্চলে পরিবর্তনটি উদ্বোধনী পর্যায়ে এর বিপরীত। একটি প্রজাপতি ভালভ খোলার পরে, তরল উত্তরণ অঞ্চল অবিচ্ছিন্নভাবে বৃদ্ধি পায়। প্রজাপতি ভালভ বন্ধ হতে শুরু করার সাথে সাথে ডিস্কটি ধীরে ধীরে ঘোরানো হয়, যার ফলে তরল উত্তরণ অঞ্চলটি ধীরে ধীরে তার সর্বোচ্চ মান থেকে হ্রাস পায়। ভালভ খোলার স্থির থাকলেও ভালভ বডি এবং বোনেটের মধ্যে দূরত্বের পরিবর্তিত হওয়া তরল উত্তরণের অঞ্চলটিকে উল্লেখযোগ্যভাবে পরিবর্তন করতে পারে। ডিস্কের ঘূর্ণন কোণটি ধীরে ধীরে বাড়ার সাথে সাথে তরল উত্তরণের অঞ্চলটি দ্রুত হারে হ্রাস পায় এবং তরল বেগ এবং প্রবাহের হারও ধীরে ধীরে হ্রাস পায়। ভালভ বন্ধ হওয়ার পরে, তরল ভালভের দেহে প্রবেশ করে এবং একটি ঘূর্ণি অঞ্চল গঠন করে, গৌণ প্রবাহ এবং ঘূর্ণি কোর তৈরি করে, যা তরল প্রবাহকে বাধা দেয়। অবশেষে, যখন ডিস্ক এবং আসনটি পুরোপুরি নিযুক্ত থাকে, তরল উত্তরণের অঞ্চলটি হ্রাস পায়, সম্পূর্ণ তরল প্রবাহ বন্ধ করে দেয়।

(I) সিলিং কাঠামো

প্রজাপতি ভালভের জন্য সাধারণ সিলিং পদ্ধতিগুলি নরম সিল এবং হার্ড সিল হিসাবে শ্রেণীবদ্ধ করা হয়। হার্ড সিলগুলি সাধারণত তরলটি জোর করে সিল করতে ধাতব বা সিরামিকের তৈরি একটি যান্ত্রিক ডিভাইস ব্যবহার করে। তাদের বৈশিষ্ট্যটি হ'ল তারা অতিরিক্ত পাওয়ার প্রয়োজন ছাড়াই ফুটো হ্রাস করে, এগুলি ব্যাপকভাবে ব্যবহার করে। নরম সিলগুলি সাধারণত রাবার, পলিটেট্রাফ্লুওরোথিলিন বা সিলিং রিং হিসাবে অন্যান্য উপকরণ ব্যবহার করে। এই উপকরণগুলি দুর্দান্ত স্থিতিস্থাপকতা এবং সিলিং বৈশিষ্ট্য সরবরাহ করে। সিলিং নির্মাণের ক্ষেত্রে, ভালভ সিট এবং ডিস্কের সিলিং পৃষ্ঠগুলি সাধারণত সিলিং রিংগুলির মধ্যে একটি শক্ত ফিট নিশ্চিত করার জন্য নির্দিষ্ট আকার এবং মাত্রাগুলির সাথে ডিজাইন করা হয়, যার ফলে দুর্দান্ত সিলিং পারফরম্যান্স হয়। নরম সিল গ্রন্থিগুলি মূলত প্লাস্টিক বা নাইলন দিয়ে তৈরি। শক্ত সিলগুলিতে, স্টেইনলেস স্টিল এবং কার্বাইডের মতো ধাতুগুলি সাধারণত সিলিং উপাদান হিসাবে ব্যবহৃত হয়। ধাতব সিলগুলি একটি বিশেষ সিলিং উপাদান যা ধাতব পাউডার টিপে এবং নির্দিষ্ট পরিমাণ ধাতব কণা থাকে। সূক্ষ্ম প্রক্রিয়াজাতকরণ এবং ফিটিংয়ের মাধ্যমে ধাতব সীলগুলি মাঝারি চাপের প্রভাবের অধীনে একটি ধাতু - থেকে - ধাতব সীল অর্জন করে।
(Ii) নরম সিলিং নীতি
চাপের প্রভাবের অধীনে, নরম সিলিং উপকরণগুলি ইলাস্টিকভাবে বিকৃত হতে পারে, ডিস্ক এবং আসনের মধ্যে সামান্য ফাঁক পূরণ করতে সহায়তা করে, যার ফলে একটি সিলিং প্রভাব অর্জন করে। প্রজাপতি ভালভগুলি একটি সাধারণভাবে ব্যবহৃত ভালভ, অভ্যন্তরীণ মাধ্যমটি গ্যাস বা তরল। যখন প্রজাপতি ভালভটি বন্ধ থাকে, তখন ডিস্ক এবং আসন দ্বারা প্রয়োগ করা চাপটি সিলিং রিংটি ইলাস্টিকভাবে বিকৃত করে তোলে এবং সিলিং পৃষ্ঠের সাথে শক্তভাবে মেনে চলে, তরল ফুটো প্রতিরোধ করে। নরম সিলিং উপকরণগুলি একটি নতুন ধরণের সিলিং উপাদান যা প্রাথমিকভাবে রাসায়নিক শিল্পে ক্রিওজেনিক পাত্রে এবং উচ্চ - তাপমাত্রা, উচ্চ - চাপ সরঞ্জাম সংযোগ করতে ব্যবহৃত হয়। তাদের দুর্দান্ত সিলিং বৈশিষ্ট্যের কারণে, নরম সিলগুলি কার্যকরভাবে ছোট কণা এবং তরলগুলির ফুটো প্রতিরোধ করে। অতএব, পেট্রোকেমিক্যাল শিল্পে নরম সিলিং উপকরণগুলি ব্যাপকভাবে ব্যবহৃত হয়। যাইহোক, নরম সিলিং উপাদানের তুলনামূলকভাবে দুর্বল তাপ এবং চাপ প্রতিরোধের উচ্চ - তাপমাত্রা এবং উচ্চ - চাপ পরিবেশে রয়েছে এবং এটি বার্ধক্য এবং বিকৃতকরণের ঝুঁকিপূর্ণ, যা সিলিং ব্যর্থতার দিকে পরিচালিত করে। সিলিং উপাদানের নিজেই দুর্বল গুণ বা ব্যবহারের সময় বৃহত তাপমাত্রার ওঠানামার কারণে তাপীয় প্রসারণ নরম সিলকে প্রভাবিত করতে পারে এবং এর জীবনকালকে সংক্ষিপ্ত করতে পারে। উদাহরণস্বরূপ, উচ্চ তাপমাত্রার অবস্থার অধীনে, রাবার সিলগুলি নরম এবং গলে যেতে পারে, তাদের আসল সিলিং ফাংশনটি হারাতে পারে।
(Iii) হার্ড সিলিং নীতি
হার্ড সিলিং প্রযুক্তি ভালভ ডিস্ক এবং ভালভ সিট সিলিং পৃষ্ঠগুলির সুনির্দিষ্ট মেশিনিং এবং ম্যাচিংয়ের মাধ্যমে মাঝারি চাপের প্রভাবের অধীনে একটি শক্ত ধাতু - থেকে - ধাতব সিল অর্জন করে। ভালভ ডিস্কটি সিমেন্টেড কার্বাইড দিয়ে তৈরি এবং একটি নির্দিষ্ট কঠোরতা রয়েছে। উত্পাদন প্রক্রিয়া চলাকালীন, ভালভ ডিস্ক এবং ভালভ আসনের সিলিং পৃষ্ঠগুলি সূক্ষ্ম নাকাল এবং পলিশিং সহ একাধিক প্রক্রিয়াকরণ পদক্ষেপের মধ্য দিয়ে যায়, যাতে পৃষ্ঠের রুক্ষতা এবং সমতলতা নির্দিষ্ট মানগুলি পূরণ করে তা নিশ্চিত করতে। আজ চীনে ব্যবহৃত প্রাথমিক ভালভ হ'ল প্রজাপতি ভালভ। এর সাধারণ কাঠামো এবং কমপ্যাক্ট আকারের কারণে এটি রাসায়নিক, পেট্রোলিয়াম, ধাতববিদ্যুৎ এবং শক্তি শিল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। যখন একটি প্রজাপতি ভালভ বন্ধ থাকে, মাঝারি চাপ ডিস্ক এবং সিটকে একসাথে শক্তভাবে সিল করতে বাধ্য করে, তরল ফুটো রোধে কার্যকর বাধা তৈরি করে। যেহেতু বাটারফ্লাই ভালভের উল্লেখযোগ্য উদ্বোধনী শক্তি প্রয়োজন, তাই তরল ফুটো দ্বারা সৃষ্ট পরিবেশ দূষণ এবং সুরক্ষার ঝুঁকি রোধ করতে তাদের অবশ্যই একটি শক্ত সিল দিয়ে সুরক্ষিত থাকতে হবে। উচ্চ তাপমাত্রা এবং চাপগুলির প্রতি তাদের দুর্দান্ত প্রতিরোধের সাথে হার্ড সিলগুলি উচ্চ তাপমাত্রা, উচ্চ চাপ এবং গুরুতর জারা হিসাবে কঠোর পরিস্থিতিতে স্থিরভাবে পরিচালনা করতে পারে। বর্তমানে, হার্ড সিলগুলি প্রাথমিকভাবে তেল এবং গ্যাস শিল্পে ব্যবহৃত হয়। যাইহোক, নরম সিলগুলির সাথে তুলনা করে, হার্ড সিলগুলি কিছুটা কম সিলিং পারফরম্যান্স সরবরাহ করে, উচ্চতর উত্পাদন নির্ভুলতার প্রয়োজন হয় এবং উত্পাদন করা আরও ব্যয়বহুল।
(Iv) সিলিং পারফরম্যান্সকে প্রভাবিত করার কারণগুলি
প্রজাপতি ভালভের সিলিং পারফরম্যান্স মাঝারি চাপ, তাপমাত্রা এবং প্রবাহের হার সহ বিভিন্ন কারণ দ্বারা প্রভাবিত হয়। এই নিবন্ধটি প্রজাপতি ভালভের সিলিং পারফরম্যান্সে মাঝারি চাপ এবং তাপমাত্রার প্রভাবগুলি বিশ্লেষণ করে। যখন মাধ্যমের চাপ খুব বেশি হয়, সিলিং উপাদানগুলি বিকৃত বা ক্ষতিগ্রস্থ হতে পারে, যার ফলে সিলিং ফাংশনটির ব্যর্থতা দেখা দেয়; যখন মাঝারিটির তাপমাত্রা খুব কম বা খুব বেশি হয়, তখন প্রজাপতি ভালভের পরিষেবা জীবন সংক্ষিপ্ত করা হবে। যখন মাঝারিটির তাপমাত্রা খুব বেশি বা খুব কম হয়, সিলিং উপাদানের কার্যকারিতা কর্মক্ষমতা প্রভাবিত হতে পারে, যার ফলে সিলিং প্রভাব হ্রাস পায়; যখন প্রবাহের হার খুব দ্রুত হয়, সিলিং পৃষ্ঠটি ধুয়ে ফেলা হবে, যার ফলে সিলিং পৃষ্ঠটি আরও দ্রুত পরিধান করবে, এইভাবে সিলিং প্রভাবকে বিরূপ প্রভাবিত করে। তদতিরিক্ত, ভালভের দেহের তরল চলাচলের সময় ঘর্ষণের কারণে তাপ হারাতে থাকে, যার ফলে ভালভ ডিস্ক পৃষ্ঠের উপর একটি বৃহত তাপমাত্রা বৃদ্ধি পায়। এছাড়াও, ভালভ ডিস্ক এবং ভালভ আসনের পরিধান এবং জারাগুলির মতো কারণগুলি সিলিং ফাংশনটি ব্যর্থ হতে পারে। অতএব, ভালভ ডিস্ক, ভালভ সিট এবং ভালভ কোর নিয়মিত পরিদর্শন করা প্রয়োজন। দীর্ঘ - শব্দ ব্যবহারের পরে, ভালভ ডিস্ক এবং ভালভ আসনের সিলিং পৃষ্ঠের স্ক্র্যাচ এবং পিটগুলির মতো ত্রুটি থাকতে পারে। এই ত্রুটিগুলি সিলিং ফাঁককে আরও প্রশস্ত করতে পারে এবং ফুটো হওয়ার ঝুঁকি বাড়িয়ে তুলতে পারে।

উপসংহার
একটি প্রজাপতি ভালভের অপারেটিং পদ্ধতিতে ডিস্ক খোলার এবং বন্ধ হওয়া, তরল চ্যানেল অঞ্চলে পরিবর্তন এবং সিলিংয়ের প্রাথমিক নীতিগুলি সহ বেশ কয়েকটি মূল উপাদান অন্তর্ভুক্ত রয়েছে। একটি প্রজাপতি ভালভ প্রাথমিকভাবে একটি ভালভ বডি এবং ডিস্ক নিয়ে গঠিত। এর কাঠামোটি সহজ, উত্পাদন করা সহজ এবং ইনস্টল এবং রক্ষণাবেক্ষণের জন্য সুবিধাজনক। ডিস্কটি বিভিন্ন ড্রাইভ প্রক্রিয়াগুলির মাধ্যমে ঘোরায়, তরল প্রবাহের সুনির্দিষ্ট নিয়ন্ত্রণ সক্ষম করে। তরল চ্যানেলের ক্ষেত্রটি তার খোলার এবং সমাপ্তির সময় নিয়মিত ওঠানামা করে, তরল প্রবাহকে প্রভাবিত করে। সিলিং পৃষ্ঠের উপাদানটি ভালভ সিলিং নিশ্চিত করার একটি মূল কারণ এবং এর কাঠামোগত ফর্মটি সরাসরি তরল এবং ভালভের দেহের মধ্যে যোগাযোগ নির্ধারণ করে। উভয় নরম এবং শক্ত সিলের নিজস্ব শক্তি এবং দুর্বলতা রয়েছে এবং সিলিং কার্যকারিতা একাধিক কারণ দ্বারা প্রভাবিত হয়।
প্রজাপতি ভালভের সঠিক নির্বাচন, ইনস্টলেশন, অপারেশন এবং রক্ষণাবেক্ষণ নিশ্চিত করার জন্য, তাদের অপারেটিং প্রক্রিয়াগুলির একটি সম্পূর্ণ বোঝা অত্যন্ত গুরুত্বপূর্ণ। যেহেতু প্রজাপতি ভালভগুলি সাধারণ থ্রোটলিং প্রক্রিয়া, তাদের কাঠামো তুলনামূলকভাবে জটিল এবং উত্পাদনে, বিভিন্ন পরিস্থিতিতে প্রবাহকে সামঞ্জস্য করতে ভালভ খোলার সামঞ্জস্য করতে হবে। প্রজাপতি ভালভটি স্বাভাবিকভাবে কাজ করতে পারে এবং শিল্প উত্পাদনের দক্ষতা এবং সুরক্ষা উন্নত করতে পারে তা নিশ্চিত করার জন্য, আমাদের অবশ্যই প্রকৃত কাজের পরিবেশ অনুসারে উপযুক্ত প্রজাপতি ভালভের ধরণ এবং সিলিং পদ্ধতি নির্বাচন করতে হবে এবং প্রাসঙ্গিক স্পেসিফিকেশনগুলির সাথে কঠোরভাবে এটি ইনস্টল এবং পরিচালনা করতে হবে। একই সময়ে, নিয়মিত রক্ষণাবেক্ষণ এবং সার্ভিসিংও প্রয়োজন।
